Выбор печи и мангала для беседки
При выборе отопительно-кухонного оборудования для беседки учитываются тип конструкции, масса, тепловая инерция и требования к притоку воздуха. В тексте внешние URL не размещены. Если вам нужен готовый проект, обратите внимание на беседка с барбекю под ключ.
Плюсы и ограничения металлической, кирпичной и встроенной конструкций
Металлическая печь характеризуется быстрым выходом на рабочую температуру и меньшей массой; при этом высокий перепад температуры требует установки теплоэкранов и сохранения зазоров к деревянной облицовке. Кирпичная печь-барбекю аккумулирует тепло за счёт массы кладки (толщина шамотного слоя обычно от 120 мм), что обеспечивает равномерное приготовление при длительном горении, но увеличивает массу и требует более серьёзного основания. Встроенные мангалы и печи с духовым шкафом удобны для организации рабочей поверхности и хранения утвари, но нуждаются в продуманной подаче воздуха и доступе для чистки топки и дымохода.
Требования к обслуживанию и организации притока воздуха для разных типов
Металлические агрегаты требуют ежесезонного осмотра швов и защитных экранов; для кирпичных — контроль состояния швов шамота и огнеупорной кладки. Для нормального горения и минимизации копчения расчёт притока ориентировочно составляет 6–10 м³/ч на 1 кВт номинальной тепловой мощности; вентиляционные каналы и заслонки должны обеспечивать регулировку подачи воздуха и лёгкий доступ для чистки. Встроенные элементы предусматривают люки обслуживания и свободный доступ к зольнику и соплам.
Планирование расположения зон и вопросы безопасности
Зонирование направлено на отделение рабочих горячих поверхностей от зон отдыха с учётом потоков воздуха и пожарной безопасности.

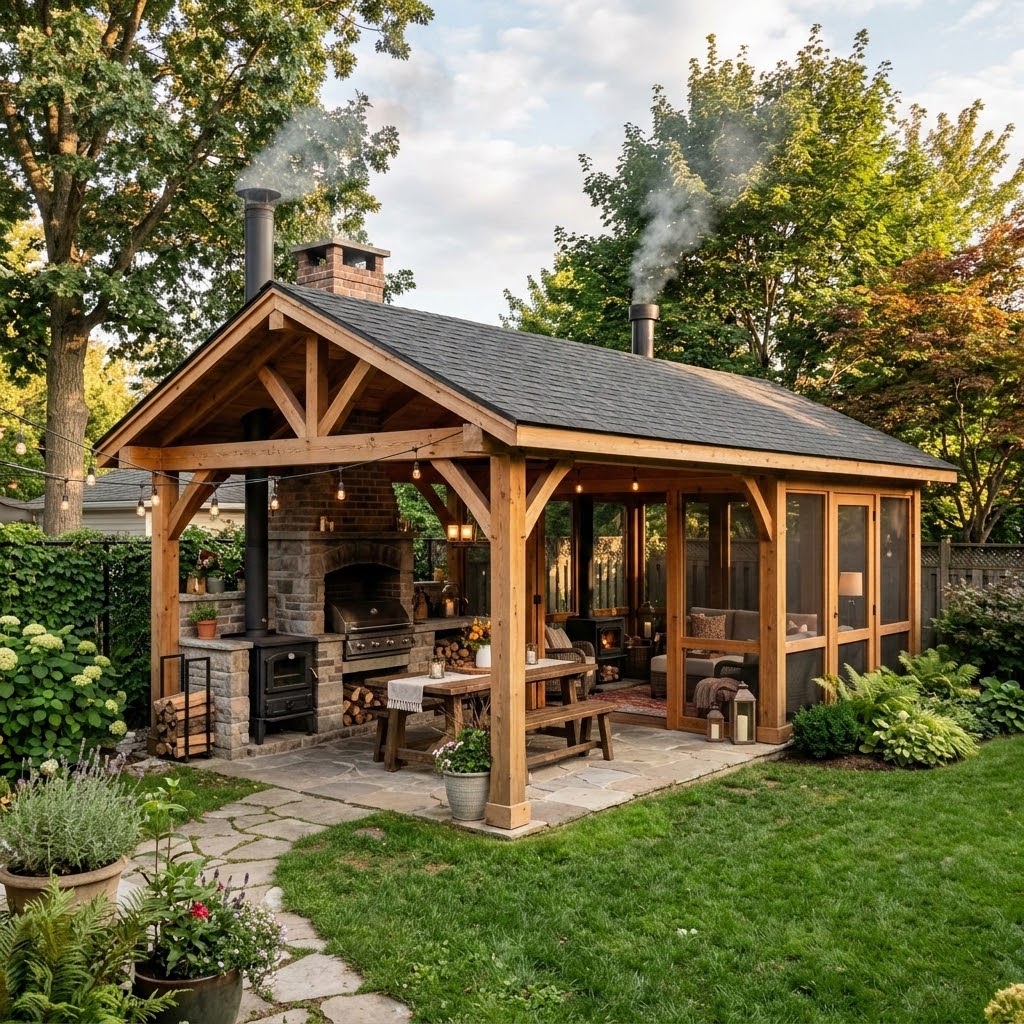

Зонирование: закрытая кухонная зона и открытая зона отдыха с вентиляционными зазорами
Рациональное размещение предполагает выделение закрытой кухонной зоны вокруг печи/мангала с негорючей облицовкой и внешней открытой зоны отдыха. Между этими зонами предусматриваются вентиляционные зазоры и проёмы для естественной циркуляции воздуха: сквозные приточно-вытяжные щели или регулируемые решётки площадью не менее 100–200 см² на одну рабочую единицу для удаления дыма и притока воздуха.
Минимальные безопасные расстояния и зазоры между печью/мангалом и горючими конструкциями
Минимальные зазоры зависят от конструкции дымохода и наличия теплоизоляции: для однослойной металлической трубы требуется расстояние до горючих материалов порядка 250–300 мм, для двустенных изолированных труб — порядка 50–100 мм. До деревянных стен открытых печей рекомендуется сохранять не менее 500 мм с установкой экранов из негорючих материалов.
Проектирование вытяжки и дымохода для устойчивой тяги
Тяга определяется сечением, высотой и сопротивлением системы; проектирование должно учитывать минимизацию изгибов и переходов.
Диаметр сечения, высота над коньком и выбор материала как факторы тяги
Диаметр дымохода не должен быть меньше диаметра выходного патрубка печи: для металлических плит типично 120–180 мм; для кирпичных барбекю — 150–250 мм. Для устойчивой тяги высота дымохода обычно рассчитывается так, чтобы верхняя точка была не ниже уровня конька на 0,5 м, если расстояние до конька по горизонтали не превышает 1,5 м. Материал — нержавеющая сталь для модульных систем или керамические/клинкерные вставки в кирпичных каналах — выбирается по термостойкости и коррозионной стойкости.
Искрогаситель, теплоизоляция фланцев и меры против задымления закрытой зоны
На выходе дымохода целесообразно предусмотреть искрогаситель с ячейкой порядка 4–8 мм, а сопряжения через перекрытия — фланцевую термоизоляцию из минераловатных материалов с температурой эксплуатации не менее 600 °C. Для предотвращения задымления закрытых зон применяются вытяжные каналы с естественной тягой и дополнительная верхняя вентилляция, обеспечивающая удаление продуктов горения из объёма помещений.
Проход дымохода через кровлю и гидроизоляция узлов
Пропуск трубы через кровельный настил требует специальных термостойких решений и герметизации для предотвращения утечек и возгораний.
Термостойкие проходки, уплотнение и герметичная гидроизоляция стыков
Проходы выполняются с применением термостойких проходок и уплотнителей из силикатных или базальтовых материалов, выдерживающих температуру до 600 °C. Стык дымохода с кровлей герметизируется фартук-обводом и уплотнителем, а вокруг трубы оставляется технологический зазор для контроля температуры и доступа при обслуживании.
Решения для сопряжения дымохода с разными кровельными покрытиями
При поликарбонате требуется удалённое расположение огневых элементов и установка экранного барьера из негорючего листа; при мягкой черепице используется вырезание в кровле с применением специализированных проходок и паро-гидроизоляционных воротников; для металлической кровли — герметичные фланцевые уплотнения и дополнительные прокладки для предотвращения коррозии.
Кровельные решения и взаимодействие с печной зоной
Выбор покрытия и устройство подкровельного пространства влияют на безопасность и отвод тепла.
Сопряжение типов покрытия (поликарбонат, мягкая черепица, металл) с огневыми элементами
Поликарбонат легко деформируется при нагреве и требует экранного барьера и дистанции до источника огня не менее 1–1,5 м. Мягкая черепица чувствительна к длительному нагреву, поэтому в местах прохода дымохода применяются негорючие вставки и вентилируемые промежутки. Металлические покрытия лучше переносят локальные температуры, но нуждаются в коррозионной защите при контакте с дымовыми газами.
Конструктивный профиль стропил и вентиляция подкровельного пространства
Стропильная система предусматривает огнестойкие узлы вокруг прохода трубы и достаточный вентиляционный зазор в подкровельном пространстве 20–50 мм для удаления конденсата и избытка тепла; при использовании утеплителя необходим непрерывный пароизоляционный слой и ограничение теплопередачи к древесным элементам.
Материалы огнезащиты и отделки вокруг печи
Огнезащитные материалы формируют барьеры для передачи тепла и ограничивают требования к зазорам к конструкциям.
Негорючая облицовка, теплоэкраны и изоляция вокруг дымохода
Вокруг топки и дымохода применяются шамотная кладка, керамические панели или минераловатные экраны с температурой применения не ниже 600 °C. Теплоэкраны из металлических листов с воздушным зазором 20–50 мм снижают тепловое воздействие на деревянные конструкции.
Несгораемые полы, уклон и отвод поверхностных стоков в зоне печи
Пол в зоне печи следует устраивать из негорючих материалов: керамическая плитка на цементной стяжке толщиной не менее 20–30 мм или плита железобетонной прослойки. Рекомендуется уклон к сливу или накопительному лотку около 1–2% для отвода жидких стоков и предотвращения скопления жидкости у горячих поверхностей.
Основания и анкеровка без тяжёлого фундамента
Лёгкие основания позволяют установить беседку и печное оборудование без сплошного фундамента, при сохранении устойчивости к ветру и снеговой нагрузке.
Винтовые сваи, монолитные столбики, блоки и балочные опоры: преимущества и ограничения
Винтовые сваи обычно вкручиваются на глубину 1,2–2,5 м в зависимости от грунта и обеспечивают расчётную несущую способность от 5 до 30 кН на сваю. Монолитные столбики и блоки применимы при локальных нагрузках и обеспечивают точечную опору для печи; балочные лаги на опорах удобны для быстрой сборки, но требуют расчёта прогиба и сечения балок в зависимости от расстояния между опорами.
Анкерные решения, регулируемые опоры и передача ветровой и снеговой нагрузки
Анкеровка выполняется посредством пластинчатых опор и уголковых кронштейнов с регулировкой по высоте для выравнивания. Регулируемые опоры позволяют компенсировать осадку и передавать ветровые усилия в грунт. При проектировании учитываются расчётные ветровые и снеговые нагрузки, а узлы крепления должны предотвращать рыскание и сдвиг каркаса.
Воздухообмен, приток воздуха и схемы вентиляции для беседки
Система воздухообмена объединяет требования к горению и комфортному микроклимату в разных зонах беседки.
Расчёт притока для горения и схемы естественной вентиляции между зонами
Для расчёта притока используется ориентир 6–10 м³/ч на 1 кВт тепловой мощности печи; естественная вентиляция организуется через низовые приточные отверстия и высокие вытяжные проёмы или каналы, обеспечивающие тягу и обмен воздуха между закрытой кухонной зоной и открытой зоной отдыха.
Приточные каналы, вентиляционные клапаны и организация потоков для предотвращения задымления
Приточные каналы следует располагать против входа в зону печи для создания направленного потока свежего воздуха в зону горения. Вентиляционные клапаны с регулировкой площади пропуска и обратными клапанами предотвращают обратную тягу. Комбинация нижних притоков и верхних вытяжных проёмов снижает риск задымления закрытой зоны и облегчает контроль процесса горения.
