Основные типы оцинкованного решетчатого настила
Оцинкованный решетчатый настил представляет собой конструкцию из несущих полос и поперечных связей, которая после изготовления проходит горячее цинкование. Такой способ защиты формирует металлургический барьерный слой, предохраняющий сталь от коррозии. Основные типы настила различают по способу соединения элементов, форме ячейки и параметрам несущей полосы. Далее рассмотрим вопрос: https://vidoboev.ru/reshetchatyy-nastil-otsinkovannyy-gde-on-nuzhen-i-kak-vybrat-konstruktsiyu.
Прессованный и сварной способы изготовления
Прессованный настил получают запрессовкой поперечных прутков в предварительно подготовленные пазы несущих полос под высоким давлением. Соединение без сварки снижает остаточные напряжения и сохраняет целостность цинкового покрытия в зонах контакта. Такой настил равномернее распределяет нагрузку и менее чувствителен к вибрационному расшатыванию.
Сварной настил соединяет несущие полосы и поперечные прутки точечной сваркой. Он обладает повышенной несущей способностью при статических нагрузках, однако в местах сварных точек толщина цинкового слоя может быть меньше. Это требует дополнительного контроля состояния покрытия в агрессивной среде.
Отличия по форме ячейки и несущей полосе
Форма ячейки бывает прямоугольной или квадратной. Прямоугольная ячейка, например 34 на 38 миллиметров, ориентирована длинной стороной вдоль несущей полосы, что улучшает дренаж и уменьшает массу настила. Квадратная ячейка 33 на 33 миллиметра обеспечивает одинаковую проходимость в обоих направлениях. Высота несущей полосы варьируется от 20 до 70 миллиметров, толщина — от 2 до 5 миллиметров. Чем больше высота полосы, тем выше момент сопротивления сечения и меньше прогиб при одинаковом пролёте. Шаг установки несущих полос, обычно в диапазоне от 33 до 40 миллиметров, задаёт размер ячейки и влияет на проходимость.
Сферы применения на промышленных и гражданских объектах

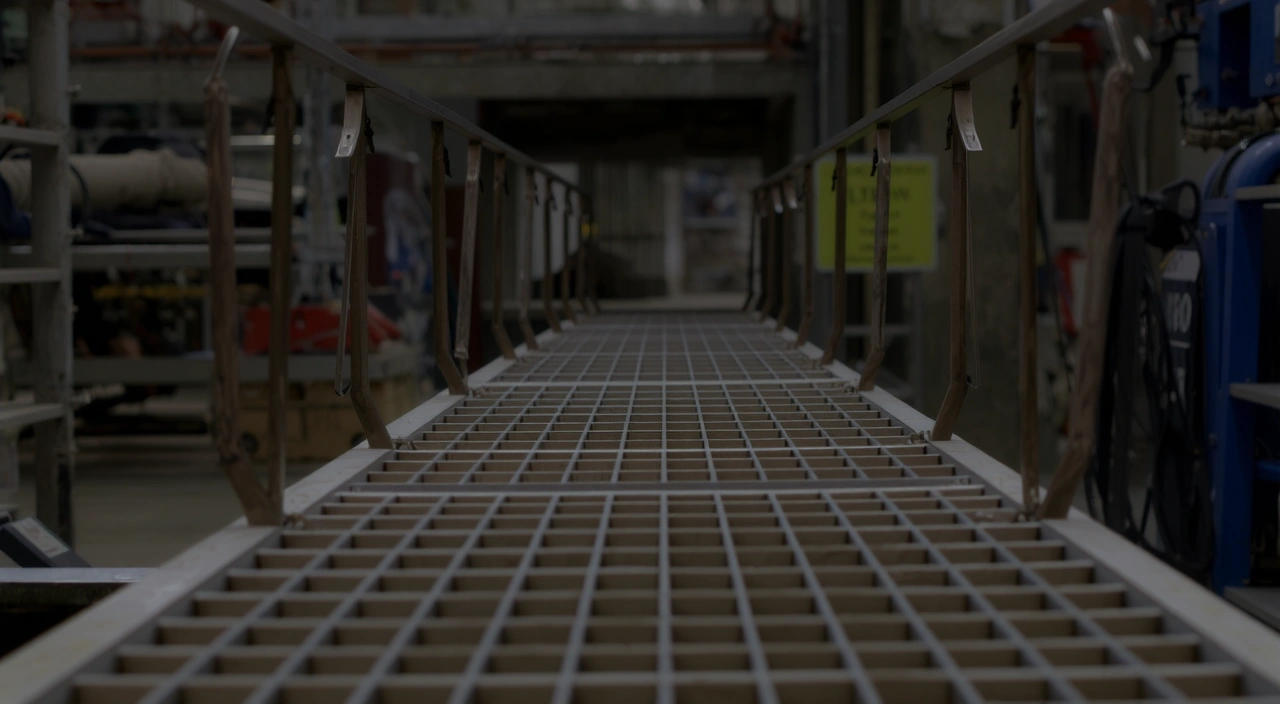

Пешеходные переходы и технологические площадки
Настил применяют для пешеходных переходов, смотровых площадок и технологических площадок. Ячейка размером до 30 на 30 миллиметров уменьшает риск проваливания каблуков и мелкого инструмента. Противоскользящая насечка на верхней поверхности несущих полос повышает сцепление обуви с настилом при влаге и масляных загрязнениях. Для наклонных поверхностей используют полосы с зубчатым краем, обеспечивающим дополнительное сопротивление скольжению.
На участках, где перемещаются только транспортные средства и отсутствуют пешеходы, допустимо применение настила с ячейкой больше 34 миллиметров. Это снижает массу конструкции и упрощает отвод жидкости.
Водоотводные лотки, ограждения и лестничные марши
Решетчатый настил перекрывает водоотводные лотки и каналы. Открытая ячейка пропускает воду и крупный мусор, при этом конструкция выдерживает нагрузку от транспорта при достаточной высоте несущей полосы. Ограждения и лестничные марши из решетчатого настила обеспечивают вентиляцию, обзор и уменьшают ветровую нагрузку на опорные конструкции. В лестничных маршах применяют элементы с зубчатой насечкой для предотвращения скольжения при наклонном расположении.
Критерии выбора конструкции
Расчёт нагрузки, пролёта и допустимого прогиба
Подбор настила начинают с определения расчётных нагрузок: равномерно распределённой в килограммах на квадратный метр и точечной, прикладываемой к площадке 200 на 200 миллиметров. Пролёт между опорами выбирают так, чтобы прогиб под расчётной нагрузкой не превышал допустимого значения. Для пешеходных настилов предельный прогиб обычно принимают равным 1/200 пролёта, для транспортных — 1/300. Увеличение высоты несущей полосы или уменьшение шага между опорами снижает прогиб и повышает запас по жёсткости.
Влияние среды на толщину цинкового покрытия
Горячее цинкование формирует покрытие толщиной от 45 до 85 микрометров в зависимости от толщины стального проката и требований стандарта EN ISO 1461. В нейтральной атмосфере с умеренной влажностью такой слой защищает сталь от коррозии в течение 20–40 лет. Агрессивная среда с хлоридами, сернистыми соединениями или морской воздух ускоряет расход цинкового слоя. Для таких условий применяют настил с толщиной покрытия не менее 85 микрометров или дополнительную защиту поверхности. Перепады температуры и абразивное воздействие также сокращают срок службы барьерного слоя.
Монтаж и эксплуатационные ограничения
Способы крепления к опорным элементам
Настил крепят к опорам прижимными скобами, болтовыми соединениями или сваркой. Прижимные скобы из оцинкованной стали фиксируют настил без сверления и сварки, что сохраняет целостность цинкового покрытия в зоне крепления. Болтовые соединения требуют отверстий, которые после монтажа обрабатывают цинкосодержащими составами для восстановления защиты. Сварка допустима только при последующем восстановлении покрытия на швах. На вибрирующих опорах применяют скобы с эластичными вставками, предотвращающими сдвиг настила.
Контроль состояния покрытия и заменяемых участков
В процессе эксплуатации осматривают настил на наличие царапин, сколов и коррозионных точек. Повреждённые участки очищают от ржавчины и обрабатывают цинконаполненными составами. При замене участков подбирают элементы с той же высотой несущей полосы и шагом ячейки, чтобы сохранить несущую способность и проходимость. В агрессивной среде периодичность осмотров увеличивают, поскольку скорость коррозии зависит от влажности, химической активности и абразивных частиц. Новые участки настила должны иметь аналогичную толщину цинкового покрытия для равномерного срока службы всей конструкции.
