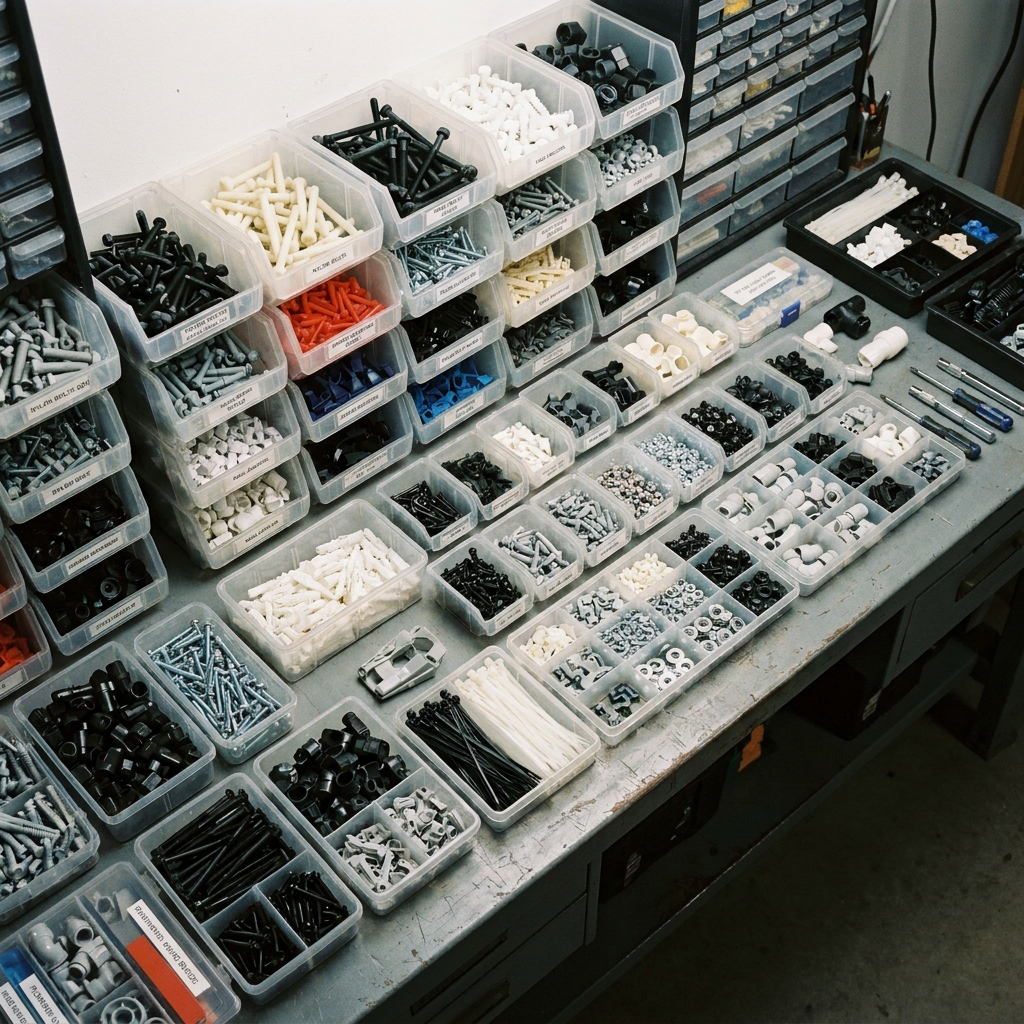

Основные типы пластикового крепежа и их устройство
Классификация пластиковых крепёжных элементов строится на различиях в механизме фиксации и геометрии рабочей части. В практическом монтаже чаще всего применяются изделия, рассчитанные на взаимодействие с полнотелыми, пустотелыми или листовыми основаниями. Информация о несущей способности конкретных серий публикуется в сводных спецификациях производителей, однако ключевые принципы работы определяются конструкцией детали. Ознакомиться с актуальными данными можно здесь.
Распорные дюбели: принцип работы и разновидности для разных стен
Дюбель распорного типа фиксируется в полнотелом стеновом основании за счёт преобразования вращательного движения шурупа в радиальное давление на стенки отверстия. Распорная зона дюбеля, выполненная в виде продольных разрезов или лепестков, расширяется при вкручивании метиза, создавая силу трения, удерживающую крепёж. В бетоне или кирпиче такое решение работает при условии соответствия диаметра дюбеля и отверстия; отклонение на 0,2–0,3 мм уже способно снизить несущую способность на 20–30%.
Для пустотелых конструкций — гипсокартонных перегородок, пустотного кирпича — применяют дюбели, формирующие узел обратного запирания. При затяжке винта тыльная часть детали складывается в узел, который прижимается к внутренней поверхности пустоты. Существует несколько разновидностей: складные пружинные механизмы, дюбели-бабочки с раскрывающимися лопастями и анкерные втулки, образующие развальцованный буртик с обратной стороны листа. Минимальная толщина перегородки для устойчивой фиксации обычно указывается в маркировке; для дюбеля типа «бабочка» она составляет не менее 6 мм.
Стяжки, хомуты и клипсы: нагрузочная способность и сфера применения
Нейлоновые стяжки и кабельные хомуты выполняют функцию бандажирования, удерживая кабели, трубы или элементы отделки. Их нагрузочная способность зависит от ширины ленты, типа замка и наличия металлического зубца. Кабельный хомут с металлическим фиксатором увеличивает предельную статическую нагрузку по сравнению с цельнолитой конструкцией на 30–50%, поскольку стальной язычок надёжнее удерживает храповой механизм. В электромонтажных работах допустимый вес пучка кабелей не должен превышать паспортного значения с поправкой на температуру: при 20 °C стяжка шириной 3,6 мм может удерживать до 12 кг, но при 60 °C этот показатель снижается вдвое.
Пластиковые клипсы-защелки используют для фиксации панелей ПВХ, вагонки или наличников. Их работоспособность определяется упругостью материала. Полипропиленовые клипсы сохраняют остаточную деформацию не более 3% при многократном монтаже-демонтаже панелей, тогда как полиэтиленовые аналоги после пяти циклов могут потерять до 10% первоначального усилия сжатия. При монтаже потолочной облицовки шаг установки клипс рассчитывают исходя из массы одной панели и допустимого прогиба; обычно это 35–45 см для стандартной вагонки шириной 100 мм.
Влияние полимерного состава на эксплуатационные свойства
Рабочие характеристики крепежа напрямую связаны с химической природой полимера. Идентичные по форме дюбели, изготовленные из разного сырья, ведут себя по-разному при отрицательных температурах, во влажных средах или под нагрузкой.
Полиамид: морозостойкость, влагопоглощение и усталостная прочность
Полиамид (PA, нейлон) сочетает высокую усталостную прочность с заметной гигроскопичностью. Степень полимеризации полиамида определяет сопротивление хрупкому разрушению при отрицательных температурах: литьевые марки PA6 выдерживают кратковременное охлаждение до –40 °C без потери целостности при статической нагрузке, но после насыщения влагой ударная вязкость падает. Гигроскопичность нейлона изменяет геометрическую стабильность крепежа во влажной среде: при выдержке в воде в течение 24 часов прирост диаметра может составить до 2%, что в плотном отверстии приводит к росту напряжений в стенках и возможному растрескиванию бетона.
Усталостная прочность полиамида снижается под действием циклических вибрационных нагрузок. Испытания показывают, что после 10⁴ циклов знакопеременного изгиба с амплитудой 30% от разрушающей нагрузки в структуре накапливаются микротрещины, снижающие остаточную несущую способность на 15–20%. Поэтому в вибронагруженных узлах требуется либо снижение расчётной нагрузки, либо переход на стеклонаполненные компаунды.
Полипропилен, полиэтилен, АБС и поликарбонат: устойчивость к ультрафиолету и химикатам
Полипропилен дешевле полиамида и обладает хорошей химической стойкостью, но его светостойкость ограничена. Ультрафиолетовое излучение запускает фотодеструкцию поверхностного слоя полипропилена: после 12–18 месяцев открытой атмосферной экспозиции поверхность становится мелоподобной, а ударная прочность снижается на 50–70%. Добавление сажи или УФ-стабилизаторов продлевает ресурс, но не исключает деградацию полностью.
Полиэтилен (PE) устойчив к большинству кислот и щёлочей, но его температурный диапазон жёстко ограничен: при –20 °C материал становится хрупким, а при температуре выше 70 °C резко теряет жёсткость. АБС-пластик и поликарбонат (PC) применяют в крепёжной фурнитуре, когда важна прозрачность или декоративность. Поликарбонат сохраняет ударную вязкость до –50 °C, однако склонен к растрескиванию при контакте с некоторыми углеводородами. Выбор материала всегда должен учитывать химический фон среды и условия освещённости.
Принципы подбора крепежа под нагрузку и материал основания
Грамотный подбор крепёжного элемента снижает риск поломки и продлевает срок службы конструкции. Основными входными данными служат тип основания, предполагаемая нагрузка и условия эксплуатации.
Расшифровка маркировки и подбор сверла по обозначению на дюбеле
Маркировка на теле дюбеля кодирует номинал совместимого диаметра сверла. Стандартное обозначение вида «6×30» означает, что деталь рассчитана на отверстие диаметром 6 мм при глубине посадки 30 мм. Однако реальный диаметр сверла подбирается с учётом твёрдости основания: в полнотелом бетоне достаточно использовать сверло точно по маркировке, в пустотелом кирпиче иногда требуется уменьшить диаметр на 0,5 мм для обеспечения плотной посадки без прокручивания.
Знание маркировки позволяет избежать ошибок совместимости. Дюбель, вставленный в отверстие, высверленное на 1 мм больше нормы, теряет до 40% несущей способности. С другой стороны, слишком тугая посадка в хрупком основании способна вызвать сколы. В паспорте крепежа часто указывают тип и длину шурупа, а для распорных систем — минимальную глубину анкеровки.
Расчёт количества крепежа для облицовок и монтаж в нестандартные основания
Для облицовок типа вагонки или пластиковых панелей число точек фиксации рассчитывают исходя из веса одного погонного метра и допустимой нагрузки на одну клипсу. При массе панели 1,2 кг и несущей способности клипсы 3 кг шаг установки не должен превышать 0,4 м, чтобы с запасом перекрыть собственный вес. Для монтажа на балконе, где возможны ветровые воздействия, вводят повышающий коэффициент 1,3, поэтому шаг сокращают до 0,3 м.
При установке в нестандартные основания, например OSB-плиту переменной влажности, учитывают склонность древесностружечного материала к набуханию. Пластиковые дюбели с гладкой внешней поверхностью могут выскальзывать при циклическом изменении влажности, поэтому предпочтение отдают деталям с наружными рёбрами или анкерным зонам, фиксирующимся за счёт распора в толще плиты. Предварительное тестирование вырывающей силы в конкретном материале даёт наиболее объективные результаты.
Эксплуатационные ограничения и факторы преждевременного разрушения
Долговечность пластиковой фурнитуры определяется не только начальными параметрами, но и условиями эксплуатации, способными ускорить старение.
Фотодеструкция, циклические нагрузки и влияние перепадов влажности
Фотодеструкция, вызванная ультрафиолетом, проявляется в виде изменения цвета, микротрещин и снижения прочности. Для полипропилена без стабилизаторов критическое снижение ударной вязкости наступает уже через 500–700 часов ускоренных испытаний по стандарту ISO 4892. Циклические нагрузки — вибрация, пульсации давления — ведут к накоплению усталостных изменений; даже если амплитуда втрое ниже разрушающей, микротрещины способны распространяться, особенно в зонах концентраторов, например, у основания ребра жёсткости дюбеля. Перепады влажности запускают циклы набухания и усадки, разрушающие связь полимера с субстратом, поэтому в санузлах и на фасадах требуется крепёж из гидрофобных или стабилизированных марок.
Признаки износа пластиковой фурнитуры и типичные ошибки установки
Признаками деградации служат побеление поверхности, появление сетки микротрещин и остаточная деформация. Если стяжка перестаёт плотно зажимать кабель или дюбель проворачивается при небольшом усилии, это указывает на потерю упругости или разрушение распорных ламелей. Типичные монтажные ошибки включают превышение крутящего момента при закручивании шурупа, что срезает внутренние витки или разрывает распорную зону; установку в отверстие, засорённое пылью, снижающую трение; а также использование дюбеля не по назначению — например, попытку закрепить тяжёлый подвес в пустотелой перегородке распорным элементом, предназначенным для полнотелой стены.
